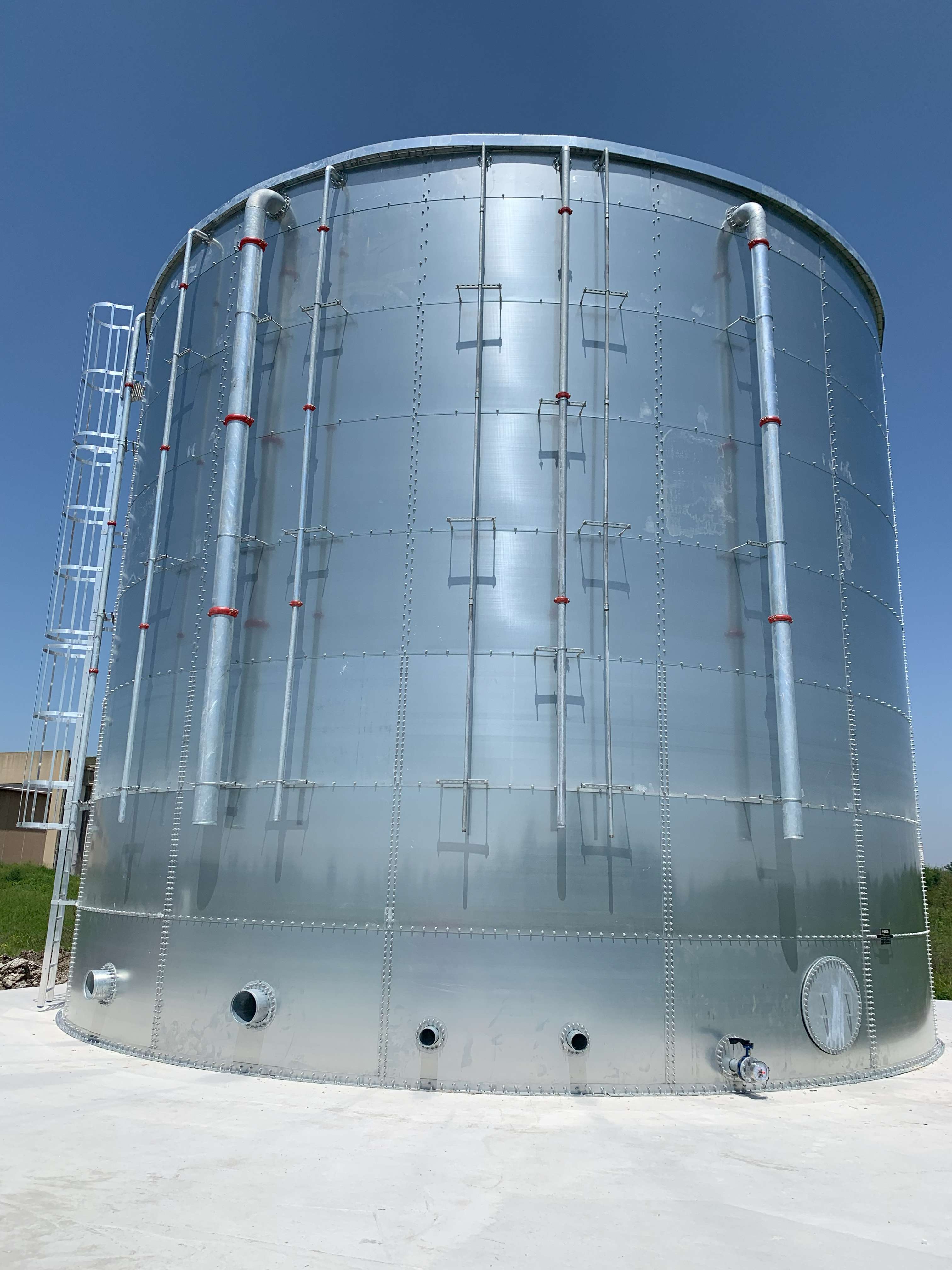

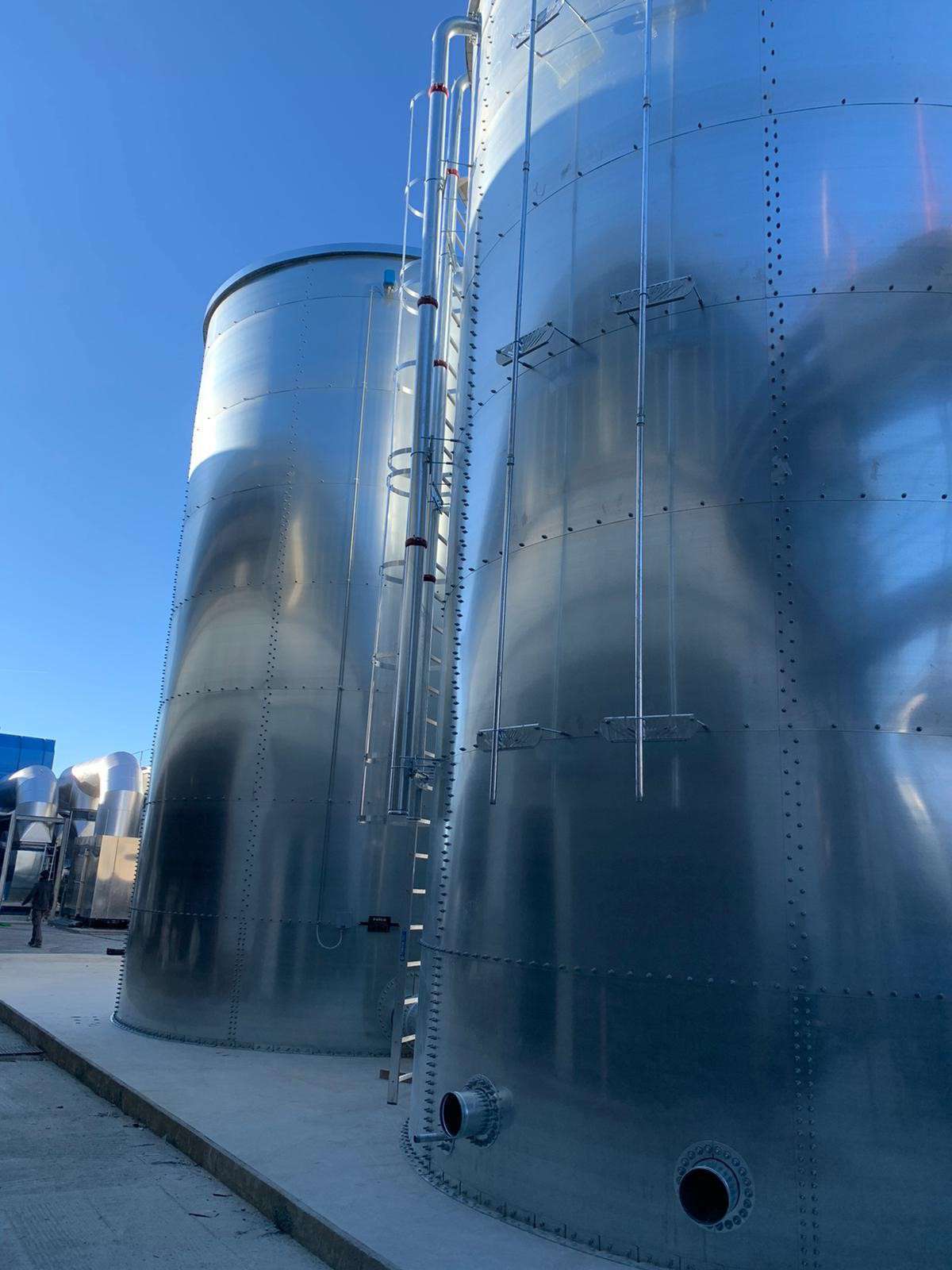

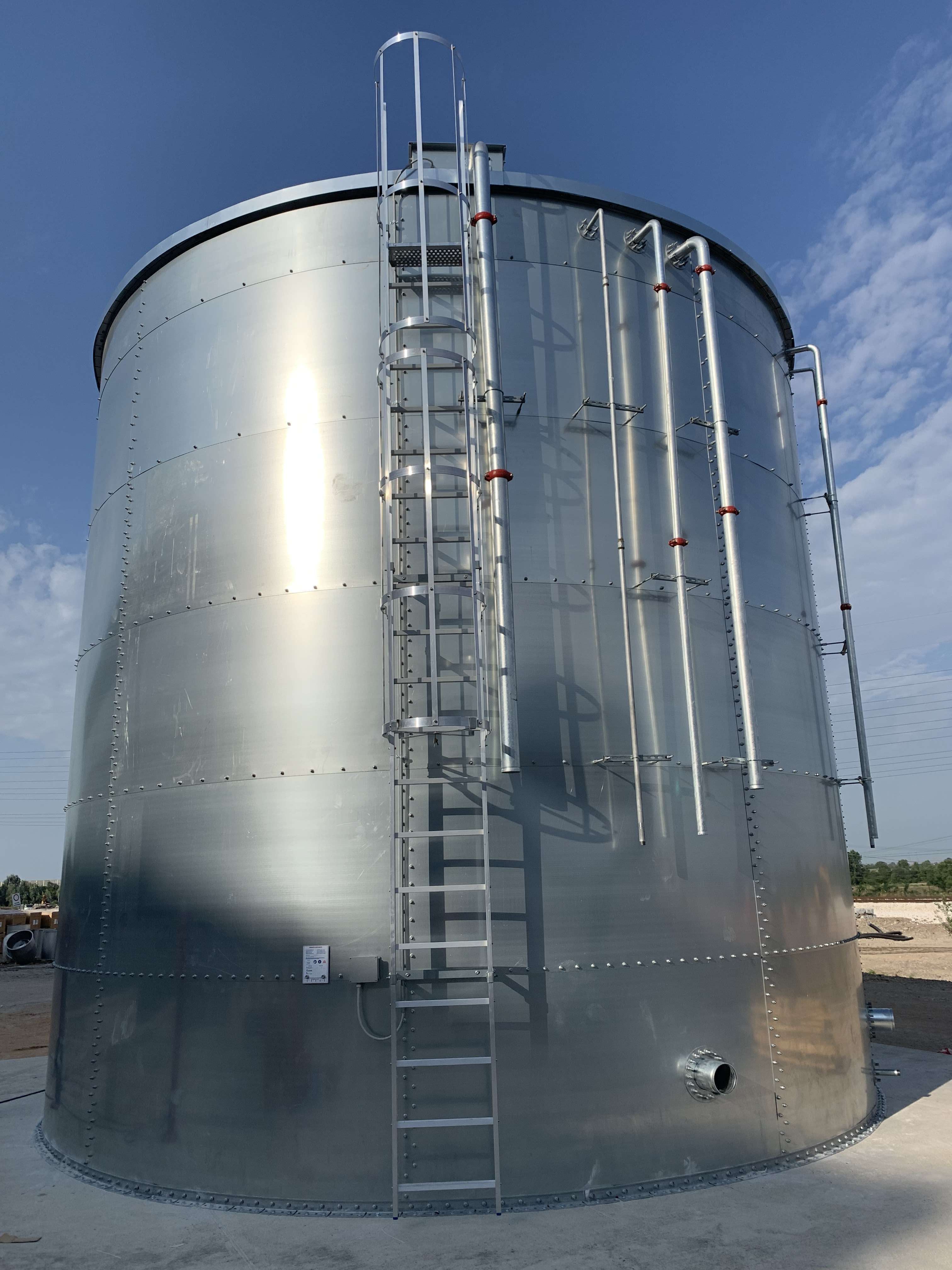

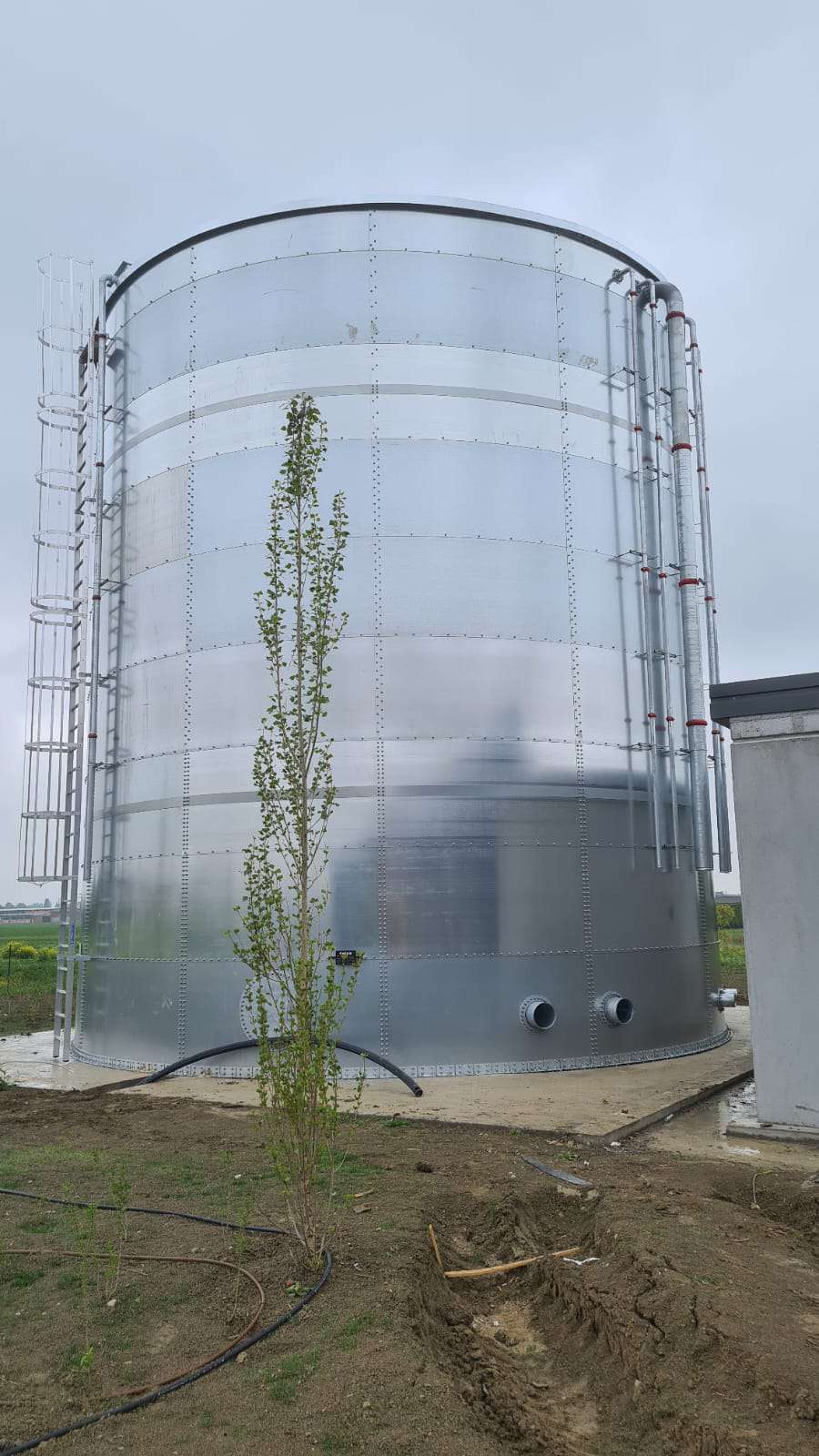

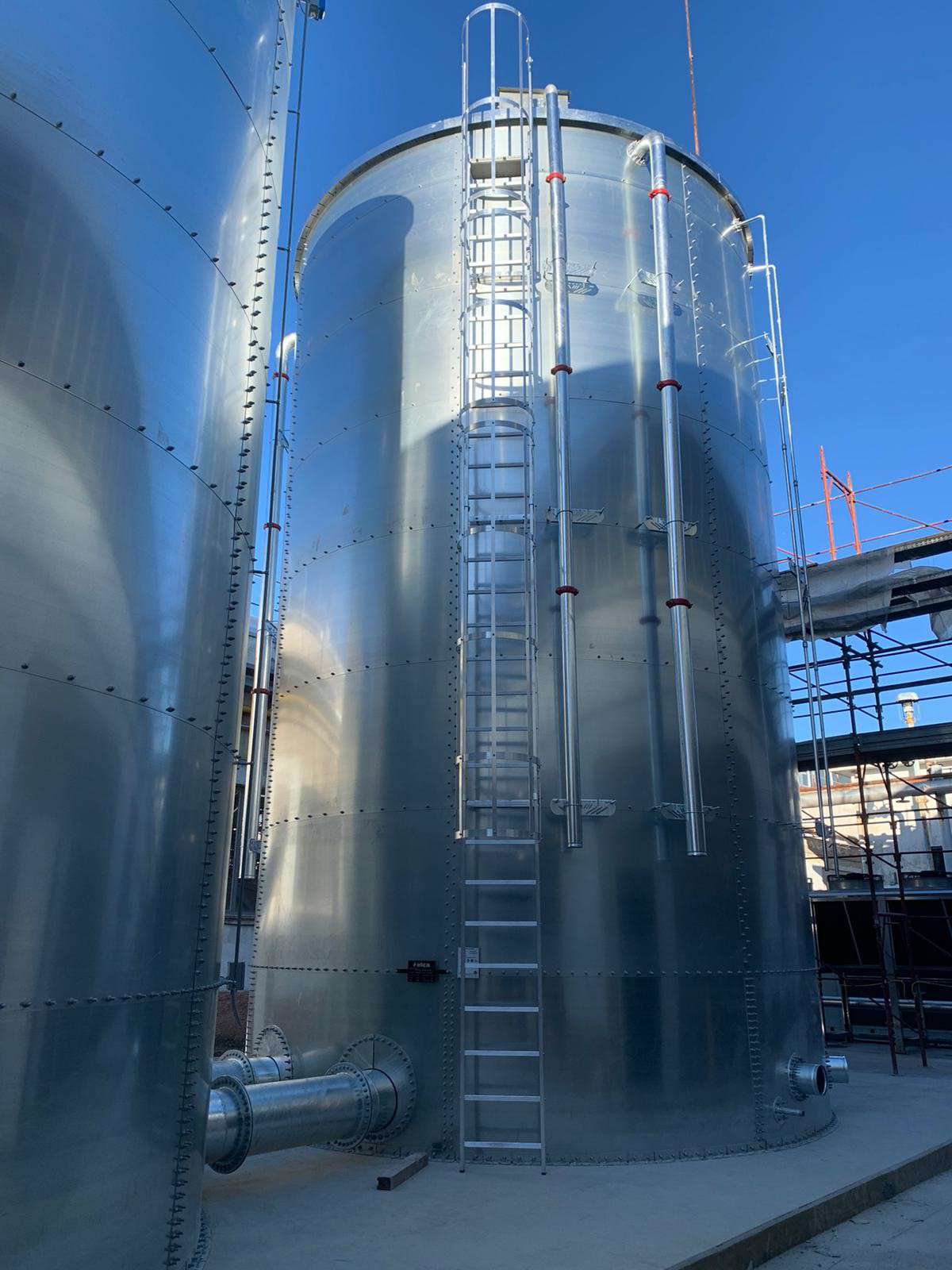

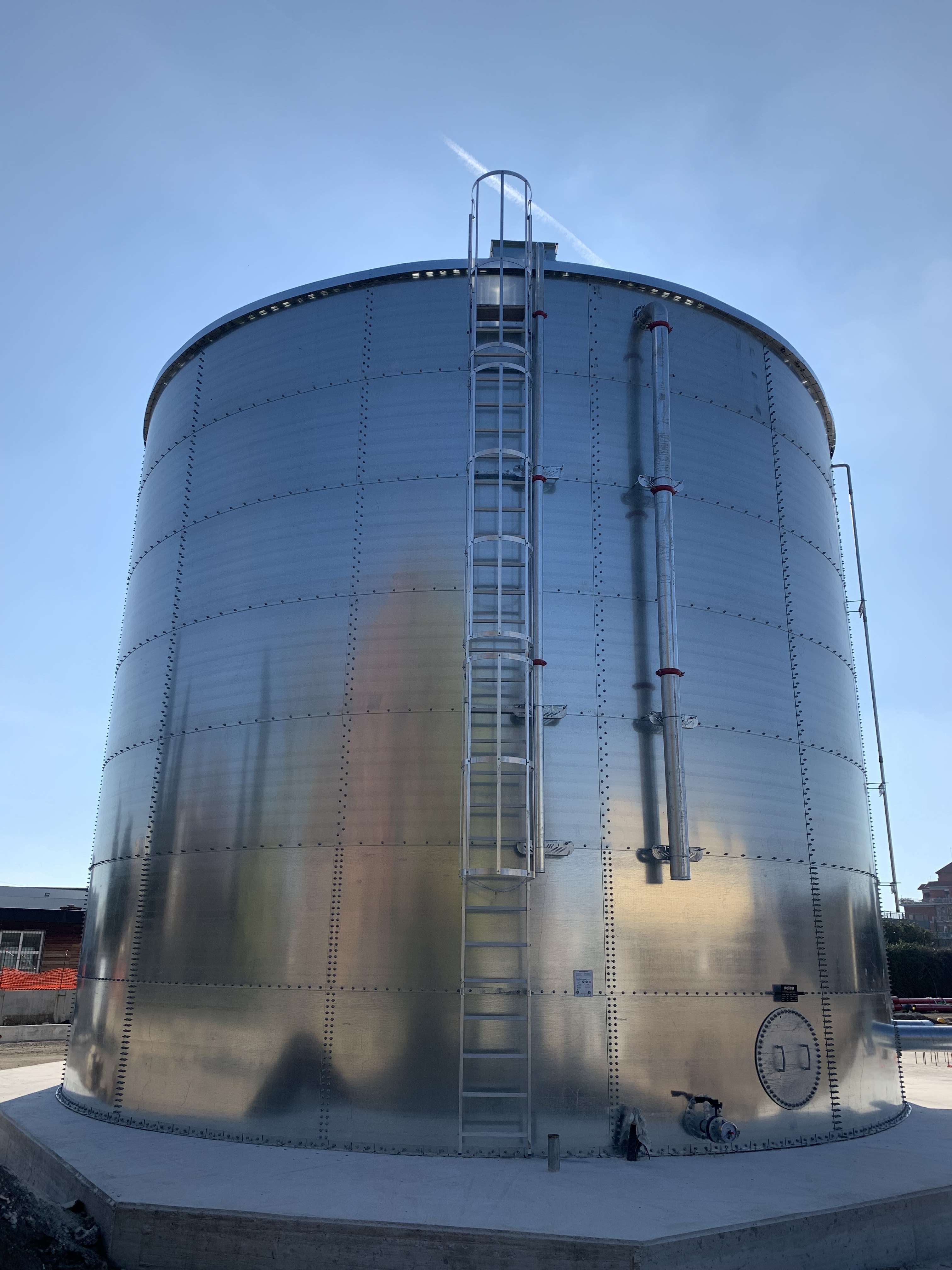

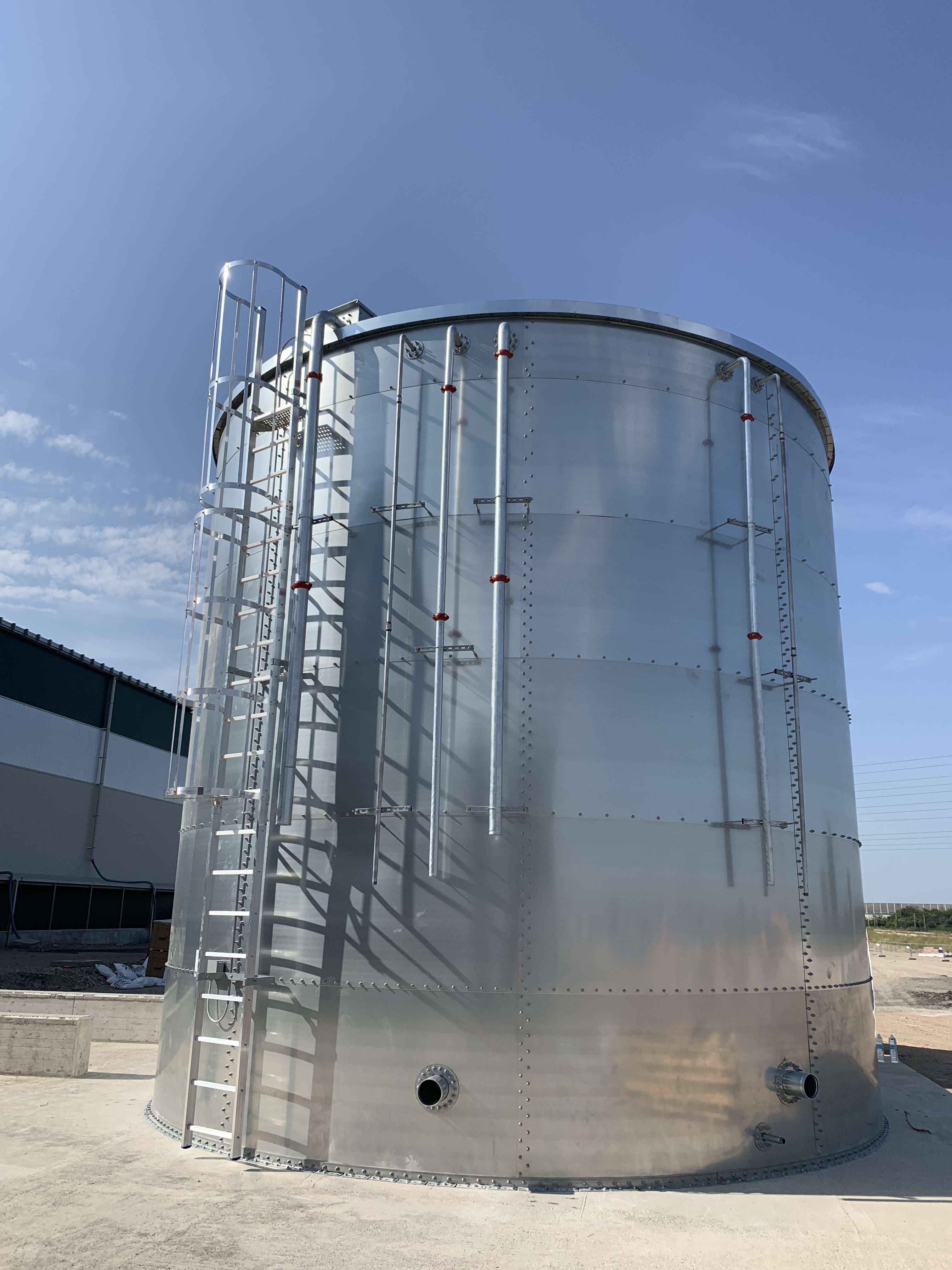

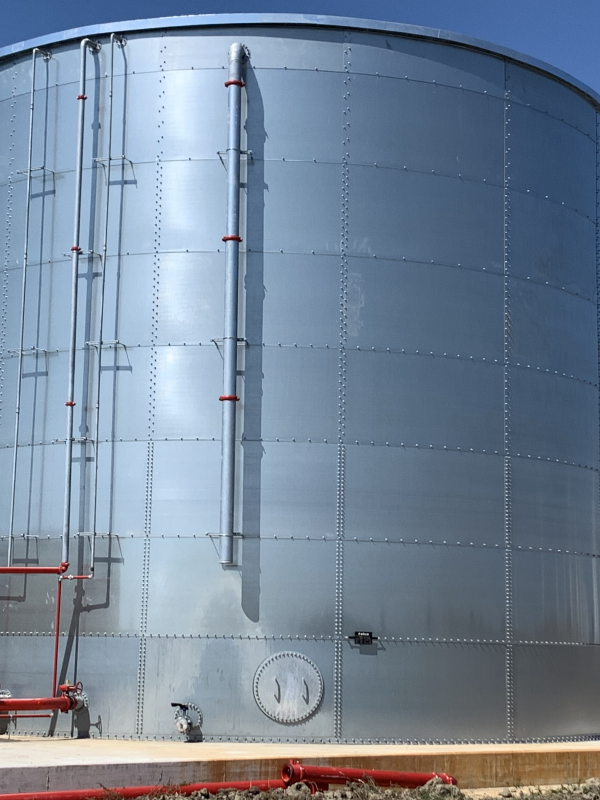

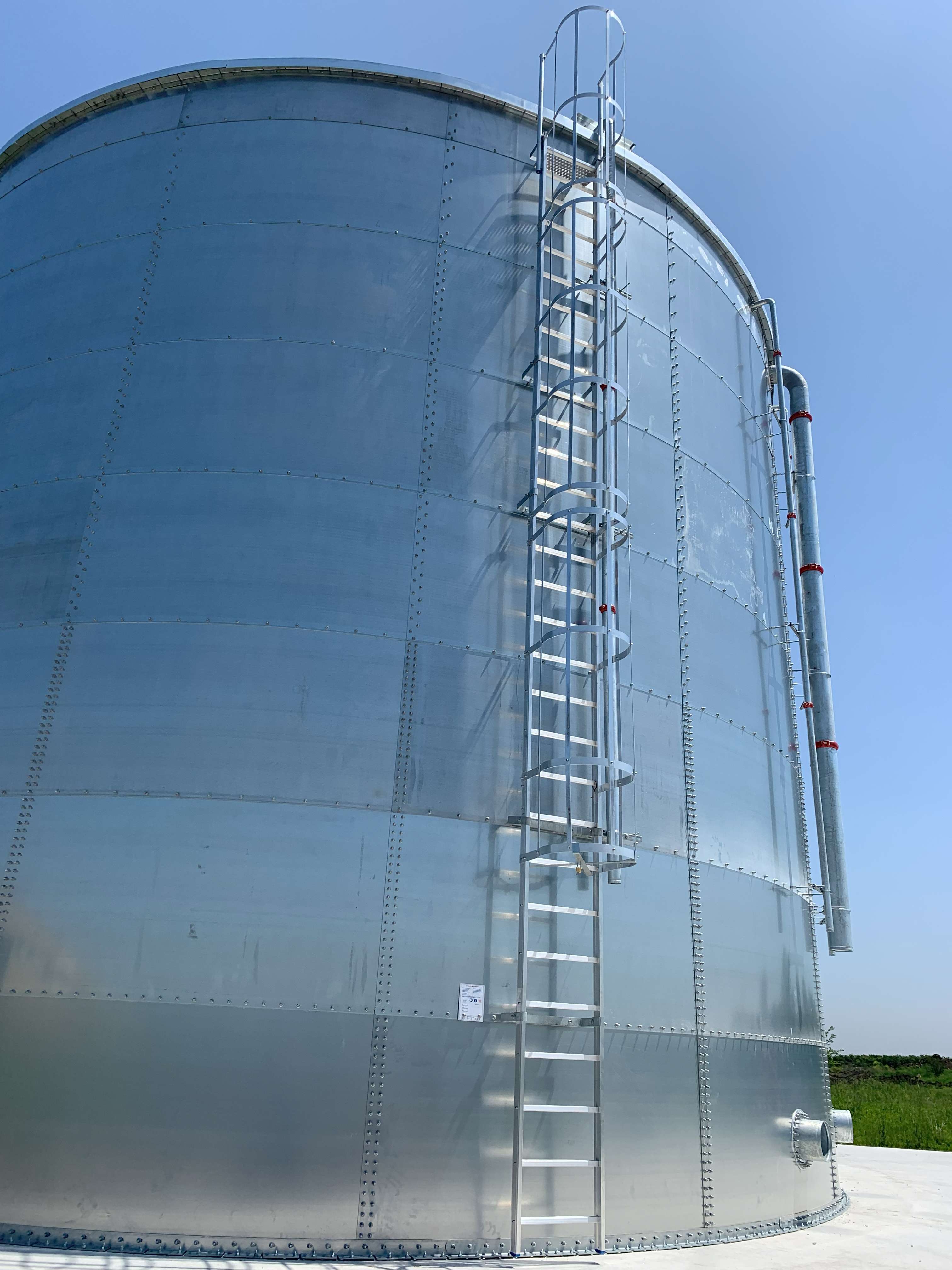

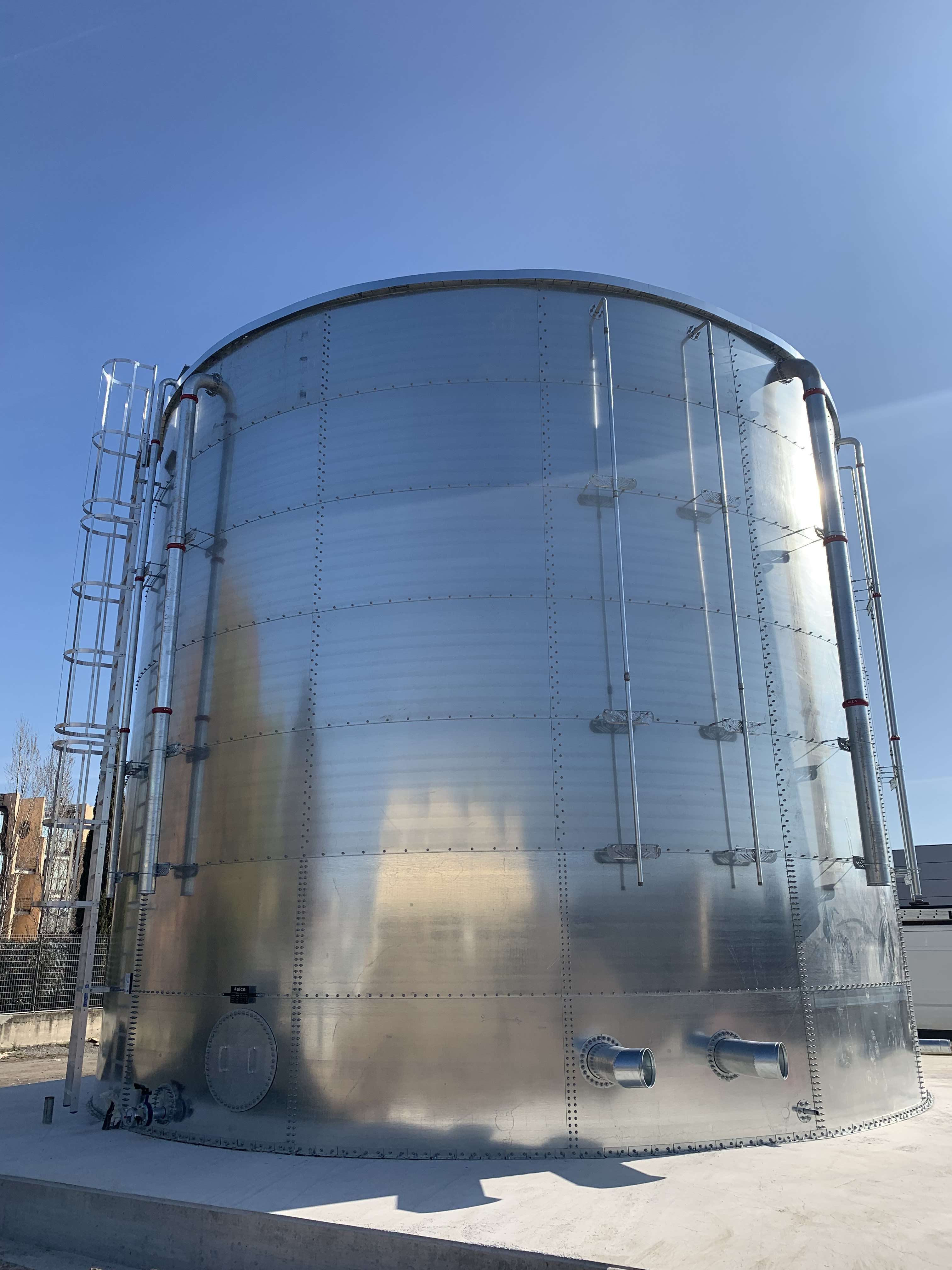

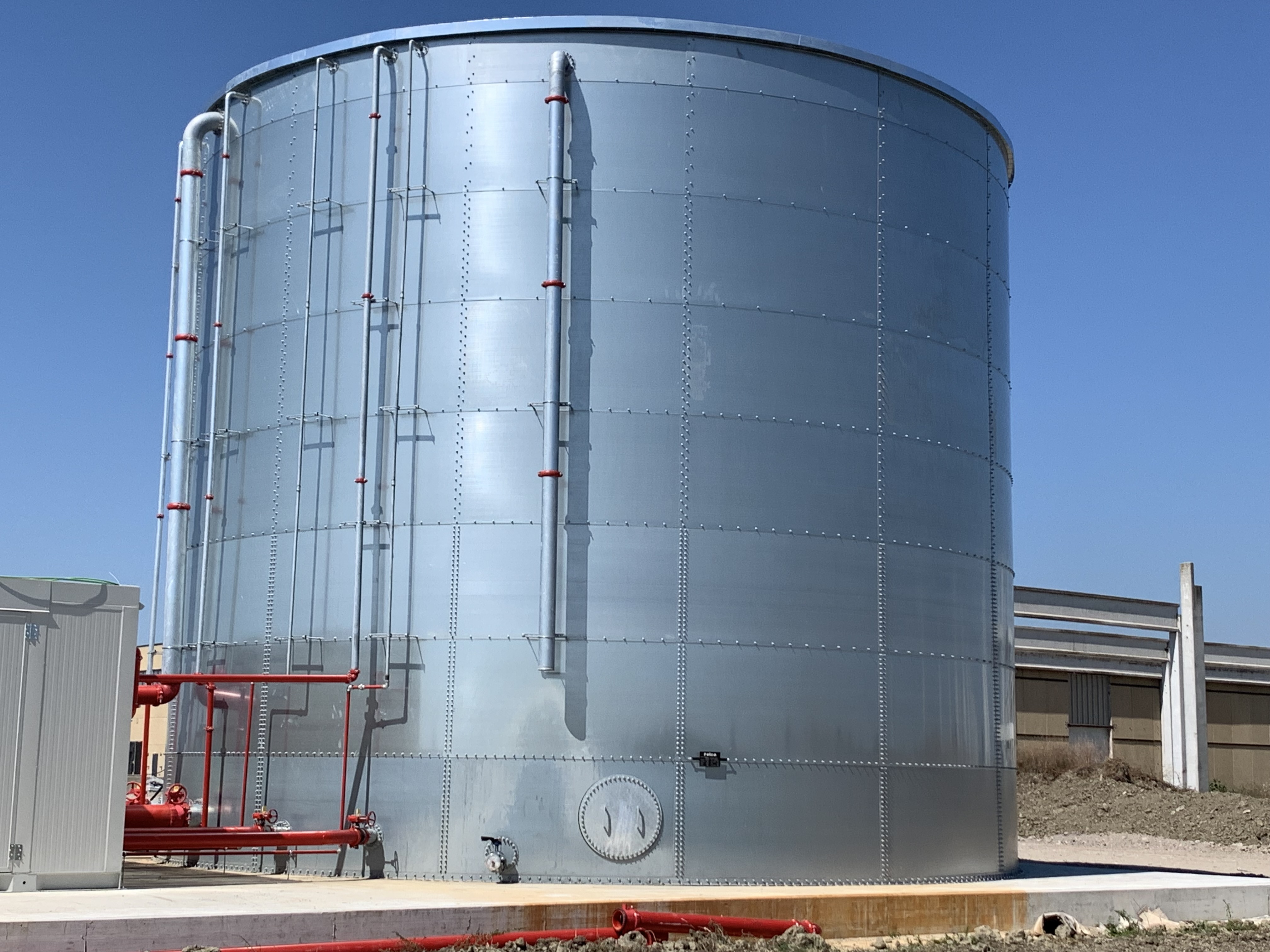

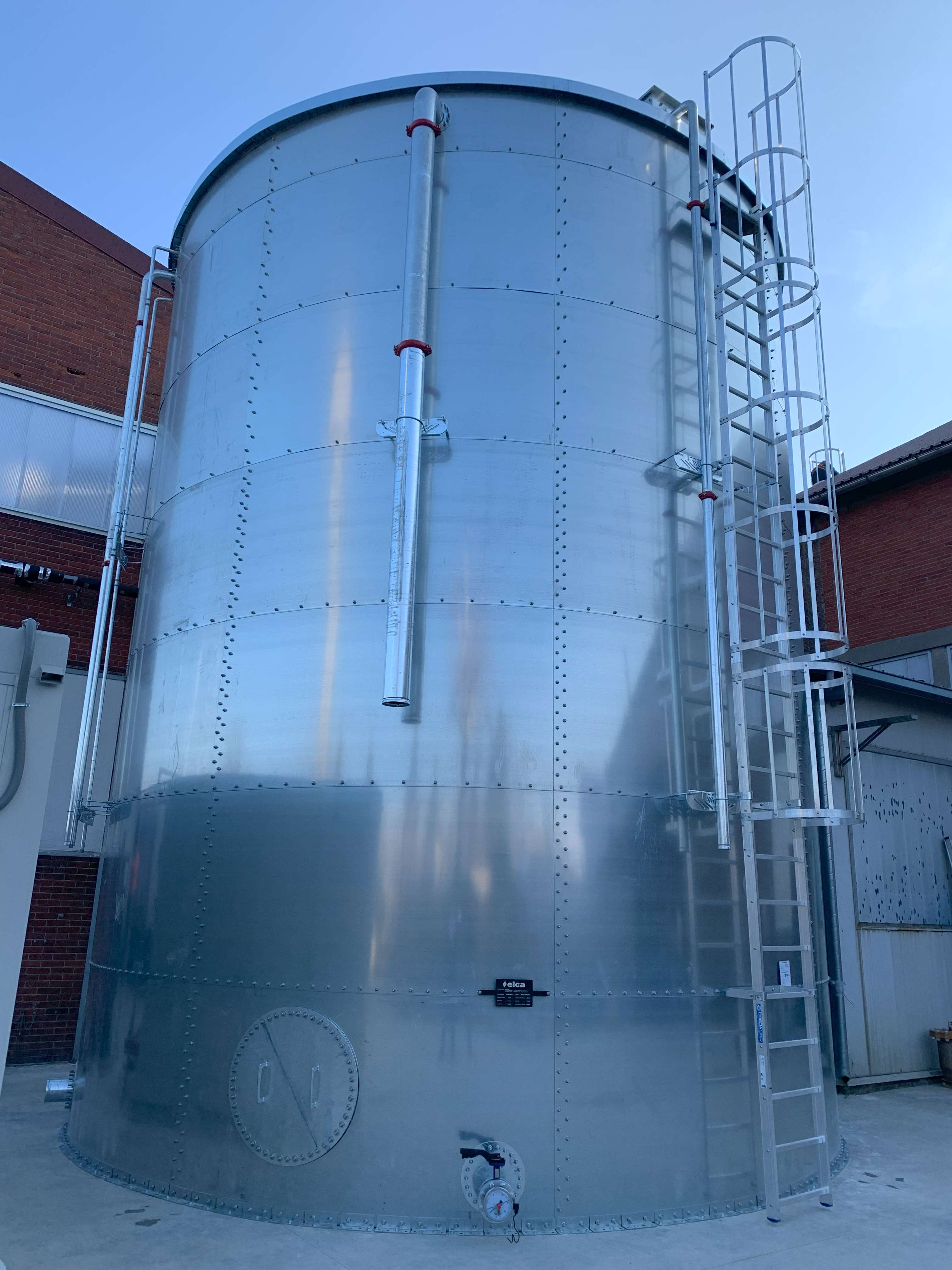

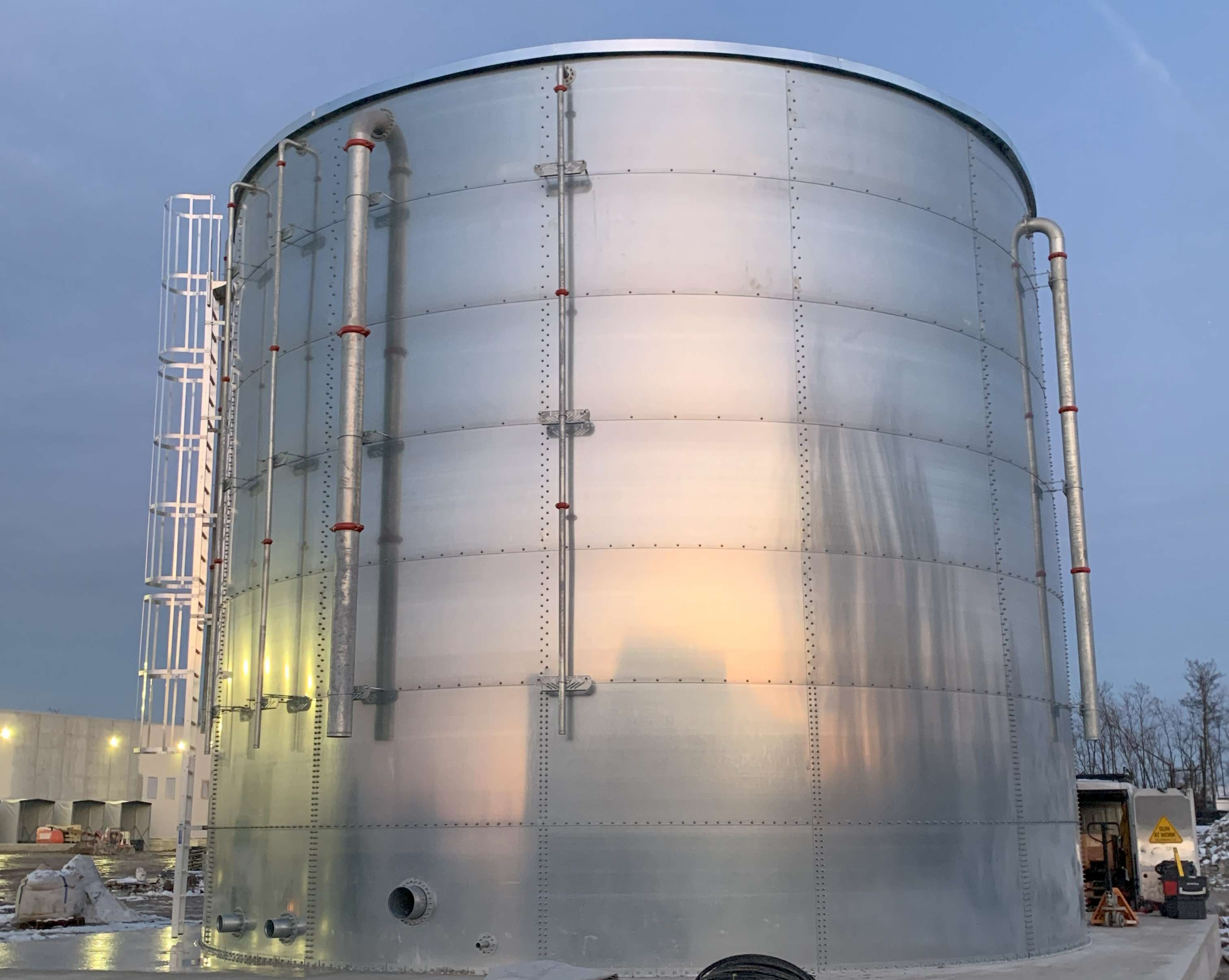

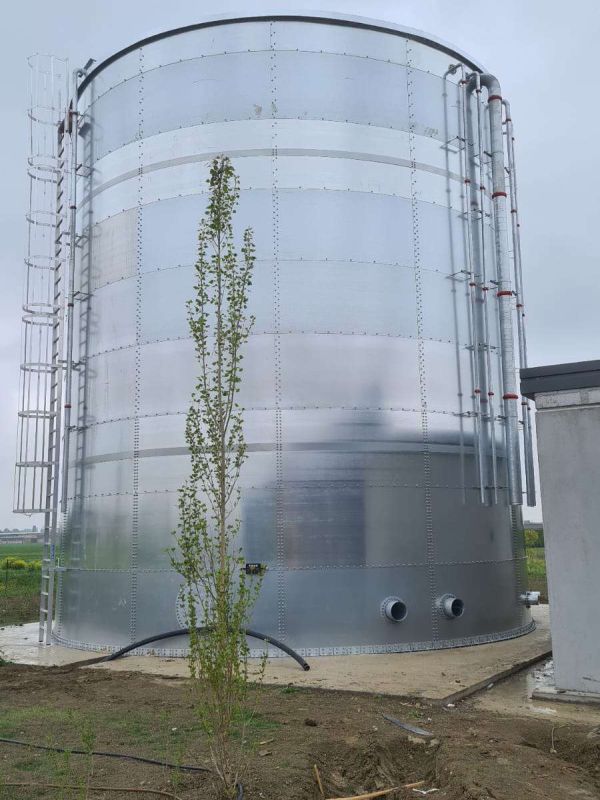

Serbatoi Cilindrici

I serbatoi cilindrici sono realizzati in acciaio strutturale (UNI EN10346) con rivestimento zincato di alta resistenza contro la corrosione, completi di copertura come richiesto da normativa e con membrana in PVC rinforzata prefabbricata se per contenimento idraulico.

Sono dimensionati secondo le Norme Tecniche sulle Costruzioni (NTC2018), eurocodici e rispettano i requisiti per le costruzioni secondo la UNI EN 1090.

Sono installati su un basamento di calcestruzzo perfettamente piano e lisciato, debitamente dimensionato in funzione ai carichi a terra forniti direttamente da ELCA.

Il montaggio in loco è effettuato esclusivamente da ELCA, non sono previste lavorazioni in quota in quanto l’assemblaggio avviene da terra.
Grazie a un innovativo sistema di sollevamento idraulico la struttura è sollevata in totale sicurezza per i lavoratori.

NORMATIVE ANTINCENDIO

Se per utilizzo antincendio i serbatoi rispettano la normativa e vengono realizzati secondo UNI EN 12845 e secondo NFPA22

COPERTURA

La copertura è costituita da profili strutturali in acciaio zincato a caldo con nervatura di rinforzo per sopportare i carichi dovuti alla neve e ai carichi d’ispezione.
Il tetto è realizzato piano ed è fissato al cilindro mediante apposite piastre, con tamponamento in lamiera grecata strutturale zincata a caldo che garantisce la circolazione d’aria per convezione ed evita il sottovuoto in fase di aspirazione.

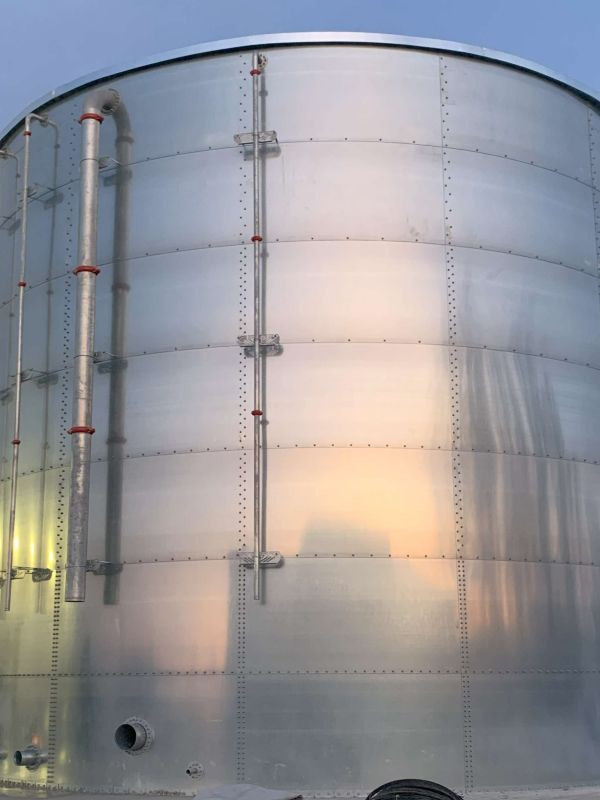

CILINDRO

Il cilindro è composto da pannelli in lamiera in acciaio strutturale (UNI EN10346) con rivestimento zincato che garantisce una lunga resistenza agli agenti atmosferici.
L’assemblaggio delle lamiere avviene con bulloni ad alta resistenza meccanica e trattati con procedimento di zincatura a caldo contro la corrosione.
La struttura è ancorata al basamento per mezzo di tasselli o ancoranti chimici dimensionati volta per volta in funzione alle dimensioni del manufatto e dall’accelerazione sismica del luogo di installazione.
Per i serbatoi di dimensioni elevate o collocati in zone particolarmente ventose, vengono applicati degli anelli antivento di rinforzo.
Lo spessore delle virole, il passo delle unioni e le sezioni dei profili di copertura, vengono definiti in base al modello del serbatoio e al luogo di installazione dello stesso (vengono considerati i carichi dovuti al sisma, al vento e alla neve).

Il calcolo delle sollecitazioni derivanti dal materiale stoccato è effettuato secondo la norma EN 1991-4:2006 (Eurocodice 1, parte 4).

MEMBRANA INTERNA DI CONTENIMENTO

La membrana viene utilizzata per il contenimento idraulico, è realizzata in PVC rinforzato e varia in funzione alle caratteristiche del liquido da stoccare.

La realizzazione non conosce limiti di forma e dimensioni e si adatta perfettamente alle caratteristiche del serbatoio, garantendo ottime prestazioni di resistenza ed elasticità.

ACCESSORI

Il serbatoio viene fornito completo di accessori necessari per il collegamento dell’impianto in funzione all’uso di prodotto stoccato. È sempre dotato di un passo d’uomo laterale per l’ispezione interna e un troppo pieno per garantire la capacità e non eccedere nel carico.
